uv胶又称光敏胶、紫外光固化胶，无影胶是一种必须通过紫外线光照射才能固化的一类胶粘剂，它可以作为粘接剂使用，也可作为油漆、涂料、油墨等的胶料使用。UV是英文Ultraviolet Rays的缩写，即紫外光线。 紫外线(UV)是肉眼看不见的，是可见光以外的一段电磁辐射，波长在10~400nm的范围。无影胶固化原理是UV 固化材料中的光引发剂（或光敏剂）在紫外线的照射下吸收紫外光后产生活性自由基或阳离子，引发单体聚合、交联化学反应，使粘合剂在数秒钟内由液态转化为固态。
通用型产品适用范围极广、塑料与各种材料的粘接都有极好的粘接效果；粘接强度高、通过破坏试验的测试可达到塑料本体破裂而不脱胶，UV胶可几秒钟定位、一分钟达到最高强度、极大地提高了工作效率；固化后完全透明、产品长期不变黄、不白化；对比传统的瞬间胶
粘接、具有耐环测、不白化、柔韧性好等优点；

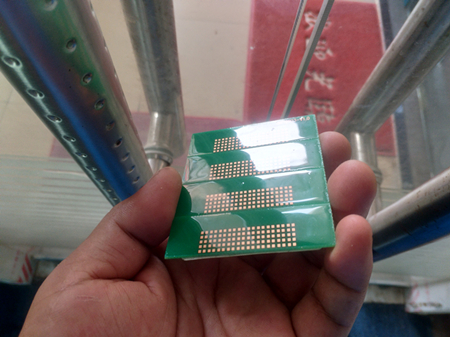

主要技术参数： 固化前 型号 YT-242-D 颜色 透明 特征 流动液体 固化体系 UV 光照及湿气双固化系统 比重(g/cm3) 1.09±0.05 粘度（mPas） 550±100 质保期（months） 12 固化 必须先进行 UV 照射形成初步固化，之后进行湿气交联固化；建议 UV 固化能量为 3000 ± 500 mJ/cm².(固化方式请见下列图表) 固化后 以下数据是通过 UV 固化和室温放置 14 天后力学性能 热膨胀系数 85 ppm/°C <Tg 197 ppm/°C > Tg 玻璃化温度（℃） 45 适用温度范围（℃） -55～+130 介电强度(kv/mm) IPC-TM-650 50 介电常数(25℃ 1MHZ) 2.5 介电损耗因子(25℃ 1MHZ) 0.01 表面电阻率（Ohm）IPC-TM-650 2.0 x 1014 体积电阻率（Ohm/cm）IPC-TM-650 6.0 x 1011 以下数据是通过 UV 固化和室温放置 14 天后性能测试 附着力 IPC-TM-650 通过 防湿绝缘性能 IPC-CC-830B 通过 电迁移 IPC-SM-840C 无 电腐蚀 IPC-CC-830B 无 高低温冲击 -55-125℃ 通过 水解稳定性 IPC-CC-830B 通过 盐雾测试 5% NaCl 溶液/PH 值 6.5-7.2/35℃ 通过 抗真菌测试 ASTM G21 通过 阻燃测试 UL94-V0 涂基板测试 通过
东莞市永田化学有限公司
联络电话：0769-8351 3137
联络传真：0769-8233 4001
联络邮箱：ytbond@163.com
联络网址：www.yontian.com http://ytbond.1688.com
营销中心：广东省东莞市寮步镇生产力促进中心产业园区A1栋202室
东莞车间：广东省东莞市寮步镇瑞光工业园区首层
